Принцип работы двухступенчатого компрессора основан на тщательно спланированной последовательности шагов, обеспечивающих эффективное и энергосберегающее сжатие воздуха с постоянным качеством. Ниже приводится подробное объяснение его механизма работы:
Рабочий процесс двухступенчатого винтового воздушного компрессора:
Воздух сначала проходит через воздушный фильтр, поступая в компрессор для первоначального сжатия.
На этом этапе к воздуху добавляется небольшое количество смазочного масла, одновременно сжимая его до промежуточного давления.
Затем сжатый газ поступает в охлаждающий канал, где встречается с большим количеством масляного тумана.
Это взаимодействие значительно снижает температуру газа, повышая эффективность сжатия и смягчая проблемы, связанные с нагревом.
После охлаждения газ поступает во второй ротор для дальнейшего сжатия.
Здесь он сжимается до конечного давления выхлопа, что знаменует завершение фазы вторичного сжатия.
После двухступенчатого сжатия газ выходит из компрессора через выпускной фланец, успешно завершая весь процесс сжатия.
Каковы преимущества двухступенчатого компрессора?
Преимущества двухступенчатого сжатия:
Повышение эффективности: благодаря распределению нагрузки сжатия на две ступени общий процесс становится более эффективным.
Экономия энергии: снижение тепловыделения и улучшение теплового управления приводят к значительной экономии энергии.
Увеличение срока службы: более низкие рабочие температуры сводят к минимуму износ компонентов, продлевая срок службы компрессора.
Стабильная производительность: двухступенчатое сжатие обеспечивает стабильное качество и давление воздуха, что подходит для широкого спектра применений.
Эта система разделяет процесс сжатия на две отдельные фазы, используя корпус, в котором размещены двухступенчатые роторы. Каждая ступень ротора работает на высокоэффективных скоростях, что приводит к эффективному и энергосберегающему процессу сжатия. Такая конструкция не только повышает эффективность сжатия, но и способствует снижению эксплуатационных расходов оборудования.

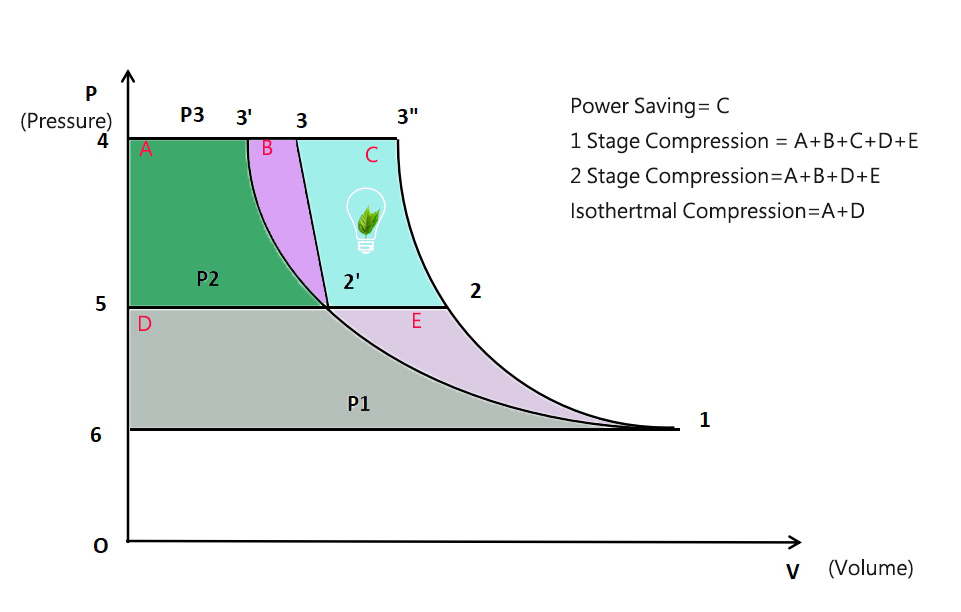

Чтобы понять процесс сжатия воздушного компрессора с помощью диаграммы P-V, как показано на рисунке F-0827, 613'46 для процесса изотермического сжатия. При одноступенчатом сжатии потребляемая работа эквивалентна площади 613 «46; при использовании двухступенчатого сжатия потребляемая работа эквивалентна площади 61256 и площади 52345 и. Экономия работы эквивалентна площади 223"32, но по сравнению с изотермическим сжатием все еще потребляется больше площади 1221 плюс площадь 2'33'2' работы.
Преимущества использования двухступенчатого процесса сжатия в винтовых воздушных компрессорах с масляным впрыском, особенно с точки зрения энергоэффективности, являются очевидными ввиду следующих факторов.
Во-первых, внедрение двухступенчатого сжатия удлиняет цикл сжатия, обеспечивая тщательное смешивание масла и газа. Это, в свою очередь, приближает процесс сжатия к изотермическому сжатию, при котором каждая ступень характеризуется пониженным давлением, что сводит к минимуму внутреннюю утечку и повышает объемную эффективность.
Производители двухступенчатых компрессоров и систем имеют ряд отличительных черт, таких как использование многоточечного впрыска масла для достижения более однородной смеси масла и газа, а также специализированные конструкции ступеней с использованием завес из тумана для снижения температуры вторичного всасывания, что в конечном итоге повышает эффективность.

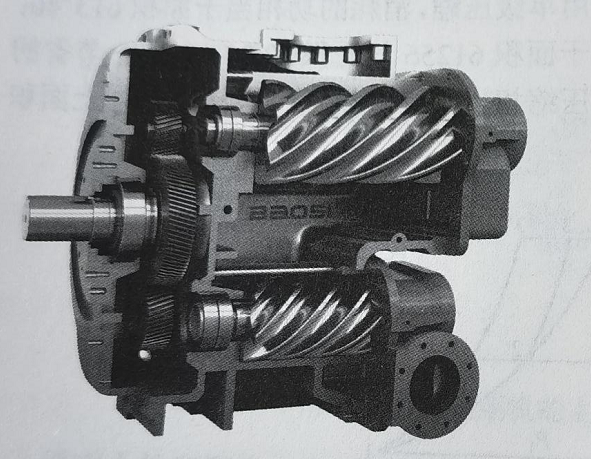

Как показано на рисунке 1, двухступенчатый винтовой компрессор BAOSI с воздушным концом имеет двухпаровую конструкцию роторов в верхне-нижней конфигурации.
Теперь давайте познакомимся с основными характеристиками этого воздушного блока:
Он может похвастаться верхними и нижними независимыми компрессорными агрегатами, интегрированными в компактную конструкцию, что максимально повышает эффективность конструкции.
Используя конструкцию с равным соотношением внутреннего давления и включая принудительное распыленное масляное охлаждение между ступенями, он точно имитирует изотермическое сжатие, повышая энергосбережение.
Выпускной конец имеет конструкцию с двойным коническим подшипником в конфигурации «лицом к лицу», в которой используются подшипники премиум-класса таких брендов, как SKF, FAGNTN и NSK, с предполагаемым сроком службы подшипника более 60 000 часов.
Следуя принципу конструкции с большими роторами и низкими скоростями вращения, главный вал вращается со скоростью 1480 об/мин, обеспечивая низкий уровень шума и вибрации.·
Каждая ступень сжатия работает с низкой степенью сжатия, что еще больше способствует общей эффективности.
За счет снижения степени сжатия на каждой ступени мы минимизируем внутреннюю утечку, что приводит к повышению объемной эффективности на 8–15 %.
Возможность точной настройки ротора каждой ступени позволяет достичь оптимального диапазона линейной скорости от 25 до 35 м/с, тем самым максимально повышая эффективность передачи сжатия.
На рисунке ниже показана горизонтальная конфигурация основного блока двухступенчатого винтового компрессора BAOSI.
Горизонтальные двухступенчатые винтовые воздушные компрессоры серии BAOSI YHE оснащены новейшим профилем зубьев BAOSI 4-6, который обладает следующими характеристиками:
① Элегантный интегрированный дизайн, сочетающий в себе функцию остановки машины с маслоохлаждаемой прямой муфтой двигателя для более компактной конструкции. Уменьшенный треугольник утечки, сбалансированная длина линии контакта и точно согласованные линейные скорости вершин зубьев оптимизируют производственные процессы. Кроме того, оптимизированная толщина стенок и раздельная конструкция упрощают как изготовление, так и сборку.
② Оптимизированная горизонтальная компоновка, которая устраняет необходимость в шпинделях, шпиндельных шестернях и подшипниках за счет прямого соединения с приводным валом, что приводит к экономии затрат.
③ Усовершенствованная конструкция масляного контура обеспечивает точное распределение объемов впрыскиваемого масла между ступенями, повышая энергоэффективность и способствуя устойчивому развитию.
